4015 serisi

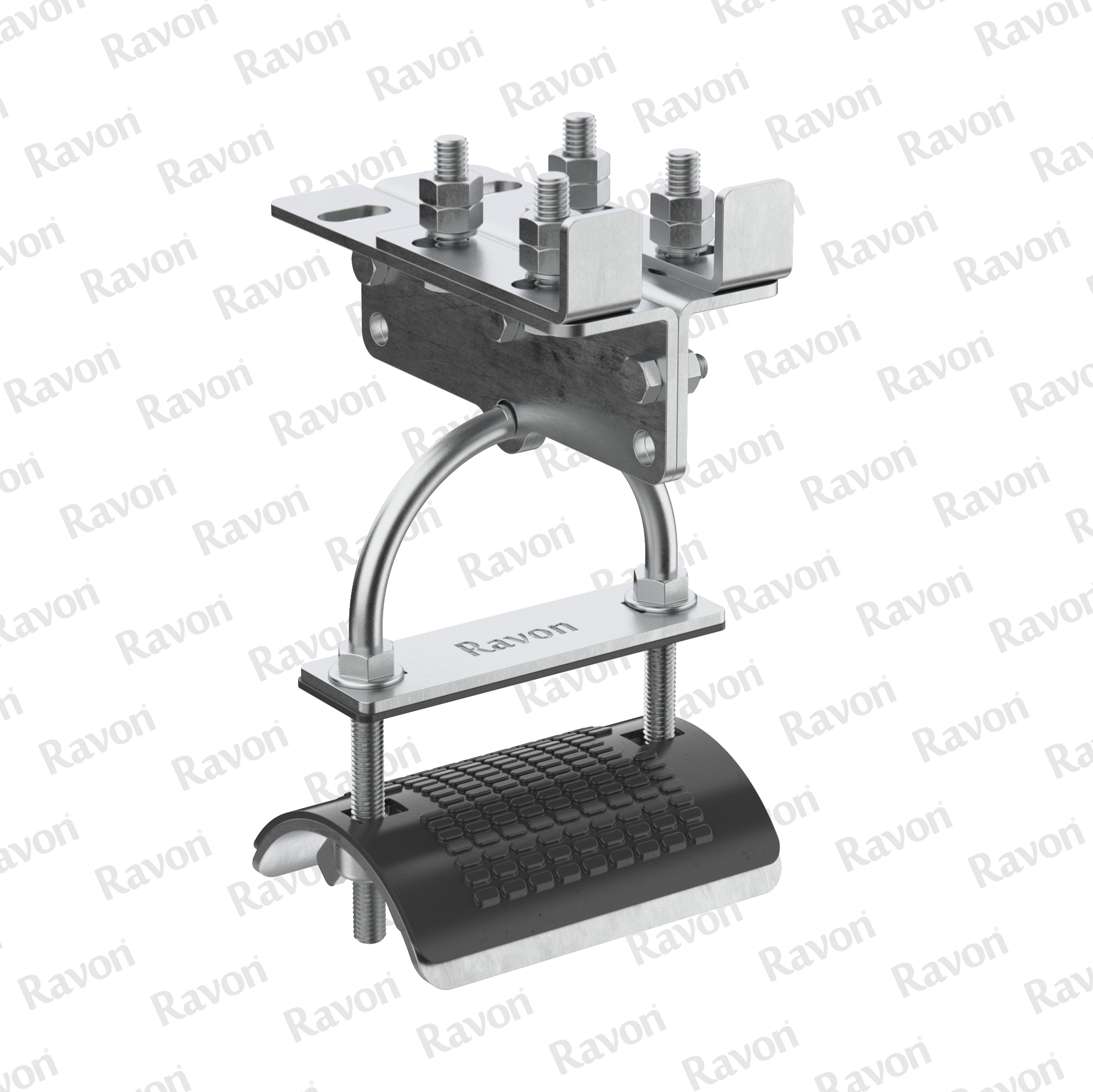

I Profil Kablo Başlangıç Askısı
Kablo Başlangıç Askısı
Kablo Başlangıç Askısı, kablo taşıyıcı sistemlerin önemli bileşenlerinden biri olup, kablonun NPI veya IPE kirişe sabitlenmesini sağlayan hareketsiz bir üründür. Bu ürün, sistemin düzenli ve güvenli bir şekilde çalışmasını sağlayarak kritik bir rol oynar. Üst kısmında bulunan sağlam civatalar ve montajı kolaylaştırmak için kullanılan yivli metal plaka sayesinde NPI veya IPE kirişe hızlı ve güvenli bir şekilde montaj yapılır. Bu tasarım, kurulum sürecini basit ve etkili hale getirir.
Alt kısmında bulunan Saddle adı verilen kablo kelepçesi, kablonun taşıyıcı gövdeye güvenli bir şekilde sabitlenmesini sağlamak amacıyla özel olarak tasarlanmıştır. Bu saddle, yassı kablolarla uyumlu olacak şekilde üretilmiştir. Kablonun hareketli arabalar sırasında kaymasını veya yerinden oynamasını önleyerek, kablonun uzun ömürlü olmasını ve güvenli bir şekilde kullanılmasını sağlar. Ayrıca, saddle’ın Ø80mm radüsü, kablonun güvenlik standartlarını aşmadan sağlıklı bir şekilde kıvrılmasını mümkün kılar, bu da kablonun performansını ve dayanıklılığını artırır.
Kullanım Alanları:
|
|
 Çift Kiriş Vinçler |
 Portal Vinçler |
 Konveyor |
 Yıkama Makinesi |
Tek Kiriş Vinçler
TEKNİK ÇİZİM
TEKNİK DETAYLAR
| Malzeme | Gövde | Galvanizli DKP, TS EN 10327 | |||
| Saddle | Galvanizli DKP, TS EN 10327 | ||||
| Montaj Plakası | Galvanizli DKP, TS EN 10327 | ||||
| Pin, Civata, Somun | Galvanizli TS EN 10327 | ||||
| İzolatör Ped | Elastomer | ||||
| Teknik Özellikler | Çalışma Sıcaklığı | -20 °C +60 °C | |||
| Taşıma Kapasitesi | 40 kg | ||||
| Ağırlık | ….. kg | ||||
BOYUTLANDIRMA / mm
| a1 | a2 | a3 | s | h | L | QD |
| 106 | 82 | 62 | 22 | 100 | 126 | 80 |
